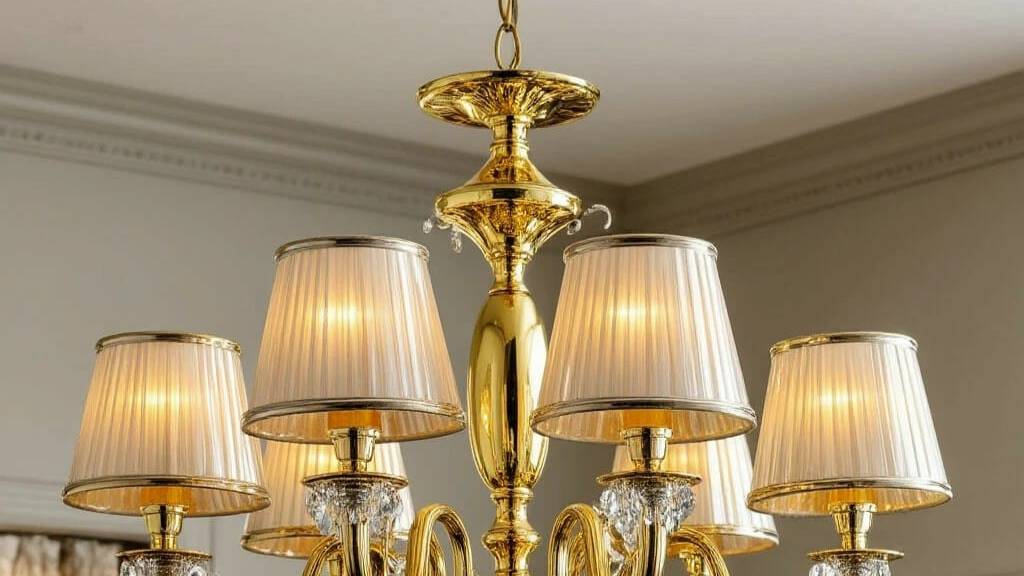

СНОВА РАБОТАЕТ: Оригинальная люстра, к которой привыкли.
1. Подготовка инструментов и материалов Понадобятся: - Люстра с 5 рожками и соответствующим креплением. - Клеммные колодки (обычно идут в комплекте). - Индикаторная отвёртка или мультиметр. - Дрель/перфоратор (если потолок бетонный). - Дюбели и анкеры (под вес люстры). - Отвёртки, пассатижи, изолента. - Лестница или устойчивая подставка. 2. Определение проводки на потолке В месте крепления люстры должно быть: - Фазные провода (L) – обычно чёрный, коричневый или серый. - Ноль (N) – синий. - Заземление (PE) – жёлто-зелёный (если есть). Проверка: - Отключите электричество на щитке. - Индикаторной отвёрткой найдите фазы (при включённом питании). - В вашем случае должно быть две фазы (для раздельного управления группами ламп 3 и 2). 3. Подключение люстры Схема включения: 3 лампы + 2 лампы + 5 ламп вместе. - Группа 1 (3 лампы): - Фаза от выключателя (L1) → к 3 рожкам. - Группа 2 (2 лампы): - Фаза от выключателя (L2) → к 2 рожкам. - Ноль (N): - Общий для всех ламп → к синему проводу на потолке. - Заземление (PE): - Если есть, соедините с жёлто-зелёным проводом люстры. Порядок подключения: 1. Соедините все синие провода от рожков люстры с нулём на потолке. 2. 3 рожка подключите к первой фазе (L1). 3. 2 рожка подключите ко второй фазе (L2). 4. Если включается сразу 5 ламп – значит, фазы объединены (проверьте выключатель). 4. Крепление люстры - Разметьте место крепления. - Просверлите отверстия, установите дюбели/анкеры. - Закрепите монтажную пластину. - Подвесьте люстру, зафиксируйте декоративными гайками. - Спрячьте провода в колпак люстры. 5. Проверка работы - Включите питание. - 1 клавиша выключателя – 3 лампы. - 2 клавиша – 2 лампы. - Обе клавиши – все 5 ламп. Если что-то не работает: - Проверьте соединения в клеммах. - Убедитесь, что в выключателе правильно разведены фазы. Готово! Люстра должна работать в трёх режимах: 3-2-5.
