Кабель USB своими руками из витой пары

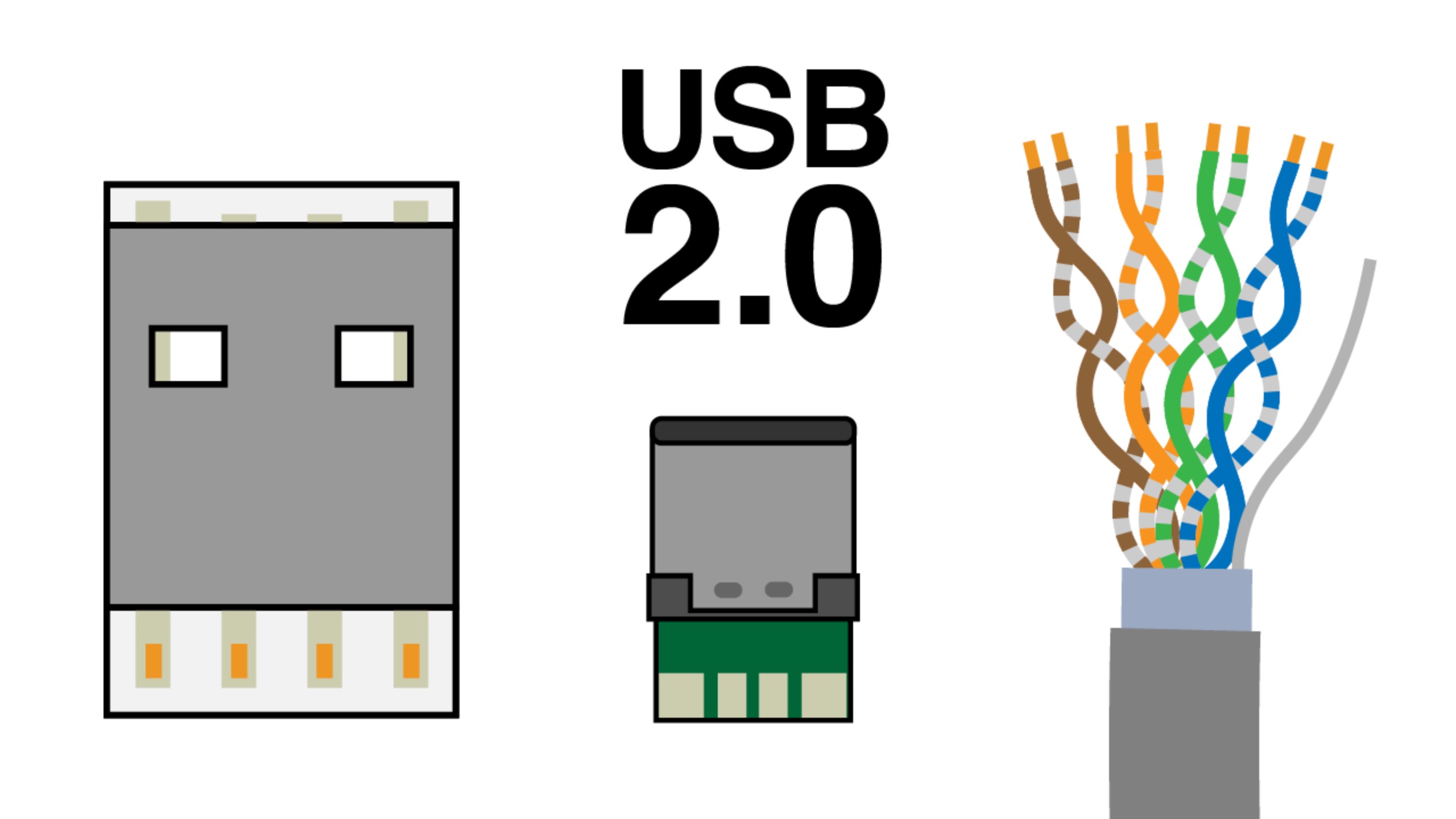

Купить длинный USB кабель с хорошим сечением по питанию довольно проблематично и лучшего решения за свою цену я не вижу. Данный кабель мне требовался для подключения внешней звуковой карты на большом расстоянии. С дешевыми длинными кабелями она отключалась из-за недостатка питания, т.к. провода в таких кабелях довольно тонкие. Самодельный кабель из витой пары работает уже долгое время и проблем с ним не возникало. Единственный недостаток такого кабеля — недостаточная гибкость, но в моём случае это не имеет значение, т.к. подключаемое устройство находится всегда на одном месте. Витую пару использовал F/UTP кат. 5e с общим внешнем экраном и сечение жил около 0,5 мм. USB-A от кабеля Lightning и дешевый TYPE-C штекер с али, на которых спаял уже довольно много кабелей. К б/у штекерам необходимо припаиваться напрямую, а не к обрывкам проводов, чтобы не нарушить волновые характеристики. Можно купить нормальные штекеры с корпусами, но я использовал то, что было под рукой. На каждом метре провода имеется маркировка, в конце которой указывается метраж. Почему для сигнала используется витая пара? D+ и D- являются дифференциальной парой, т.е. это два противоположных сигнала, положительный и отрицательный. Вы получаете логический уровень передаваемого бита путём сравнения этих двух сигналов друг с другом. Этот метод называется «асимметричной сигнализацией». Сигналы находятся близко друг к другу и в результате этого помехи воздействуют на них в равной степени — так как сигналы для получения информации сравниваются друг с другом, это означает, что накладываемый на оба этих сигнала шум на итоговую полученную информацию не влияет. Дифференциальные пары также обуславливают взаимное гашение магнитных полей обоих сигналов, что ведёт к уменьшению шумов на линии передачи. Для снижения помех можно повесить на кабель феррит, но мне он не потребовался. #тайпси #датакабель #удлинитель #витаяпара #штекер #юсб #пайка #кабель #своимируками #diy
