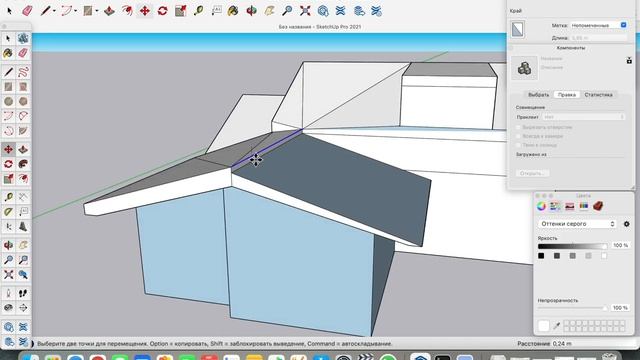

Проекты домов. Программа для проектирования. Где сделать проект дома?
Проекты домов. Программа для проектирования. Где сделать проект дома ? ЧТО ВХОДИТ В ПРОЕКТ ДОМА Содержание: Из чего состоит проект? Обязательные пункты Подробный состав проекта: Архитектурно-строительные решения (АС) Рабочие чертежи марки АР (Архитектурные решения) Рабочие чертежи марки КР Конструктивные решения, в составе КЖ и КД Состав раздела КЖ (конструкции железобетонные) Состав раздела КД (конструкции деревянные) Дополнительно: Инженерные системы (ИС) Архитектурный паспорт Можно ли внести изменения в готовые разделы? Проект дома — это документация, в которой указаны все параметры здания. Документация поможет представить, как будет выглядеть здание снаружи и изнутри, сколько и каких материалов понадобится для возведения. Иногда в состав проекта дома входят дополнительные разделы, которые помогают более детально подойти к возведению — заранее определить тип закладываемых коммуникаций, запланировать на этапе строительства устройство пожарной или охранной сигнализации. Документация понадобится как в процессе строительства, так и при приемке — для контроля качества и соответствия нормам. Из чего состоит проект? Какие пункты обязательны? Типовой проект — это комплект чертежей, необходимых для строительства. В проекте должны быть следующие разделы: архитектурный (АР) — описывает общую информацию, архитектурные решения, содержит поэтажные планы, чертежи фасадов и основные разрезы, план крыши, ведомости дверных и оконных проемов; конструктивный (КР) — включает конструкторские чертежи фундамента и других несущих конструкций, устройства полов, стропильной системы. В конструктивном разделе указаны требуемые стройматериалы и их количество. Такой комплект чертежей всегда входит в проект дома — это регламентируется государственными нормативными документами. По желанию заказчика в проектную документацию включают дополнительные разделы — например комплект чертежей инженерных систем. В частном домостроении, когда строят небольшие по площади жилые дома, часто ограничиваются эскизным проектом. Но это первый этап архитектурного проектирования, его нельзя назвать полным. В эскизных документах указаны только общие данные, изображения фасадов и поэтажные планировки. Полное проектирование с более детальной архитектурной частью предпочтительнее: даже в строительстве простых зданий есть нюансы и конструктивные особенности. Подробный состав проекта Архитектурно-строительные решения (АС) Проектная документация предоставляется на бумажном носителе формата А3, в одном экземпляре, заверенная синей печатью. В состав проекта входят два раздела: АР (архитектурные решения) и КР (конструктивные решения). Рабочие чертежи марки АР (Архитектурные решения) Этот раздел состоит из нескольких частей: общие данные об объекте и пояснительная записка; генплан; разбивочный план осей; кладочные и маркировочные планы; каждый из фасадов дома с указанием высотных отметок; план кровли; основные разрезы по дому; экспликация полов, особенности заполнения проемов окон и дверей; вентиляционные каналы и дымоходы. В архитектурных чертежах указано расположение всех окон, дверей, шахт вентиляции, каминов с дымоходами, высота этажей, толщина стен; показаны основные конструктивные узлы. 1. Обложка проекта обложка проекта 2. Титульный лист титульный лист 3. Общие данные проекта и спецификация основного материала стен дома Спецификация основного материала стен домаОбщие данные проекта 4. Образмеренные планы этажей (строительные) Кладочный план цокольного этажа Кладочный план первого этажа Кладочный план второго этажа 5. Маркировочные планы этажей Маркировочный план цокольного этажа Маркировочный план первого этажа Маркировочный план второго этажа 6. План кровли План кровли 7. Разрезы Разрез 1-1 Разрез 2-2 Разрез 3-3 8. Узлы Узлы 9. Фасады Фасад 1-5 Фасад А-Б Фасад 5-1 Фасад Б-А 10. Экспликация полов, спецификация заполнения оконных и дверных проемов Экспликация полов, спецификация заполнения оконных и дверных проемов 11. Схема элементов заполнения оконных проемов Схема элементов заполнения оконных проемов 12.Фрагменты плана Фрагмент плана 13.Вентиляционные каналы, дымоходы Схема вентиляции Дымоходы в разрезе Схема дымохода Рабочие чертежи марки КР Этот раздел в составе архитектурного проекта разрабатывают для технически грамотной реализации архитектурных замыслов. КР состоит из следующих частей: общие данные; схема фундамента; план перекрытий, перемычек, стропильной конструкции с размерами и техническими указаниями по устройству; спецификации материалов. Состав входящих в КР чертежей зависит от типа конструкций, заложенных в проектной документации. Пример: Конструктивные решения, в составе КЖ и КД Состав раздела КЖ (конструкции железобетонные)
